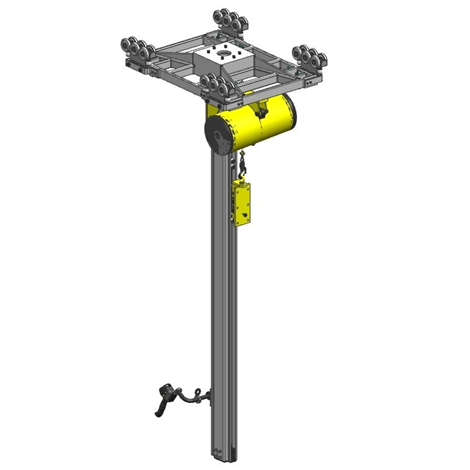

Manipulator – Moving base type

Manipulator

Technical Guide line

  1. Use pneumatic system 100% (No electrical requirement)
  2. Capacity up 250 kgs.
  3. Structure style have 2 option (Fix type & Moving base type)
  4. Operator control style have 2 option
    1. Option 1) up/down/balance
    2. Option 2) weight balance
  5. All rotation joint have brake system.
  6. Interlocking system for prevent arm drop (include).
  7. Interlocking system while manipulator have load. (Standard)
  8. Safety device such as: Air hose break, (Standard)

Description

Manipulator

Manipulator – Moving base type.

เครื่องช่วยยกแบบแขนกล เครื่องทุ่นแรง Manipulator Arm System.

เหมาะสำหรับ การยกชิ้นงาน หรือ สินค้า ที่มีน้ำหนักค่อนข้างเยอะ เพื่อช่วยผ่อนแรงพนักงานจากอาการปวดหลัง

คุณลักษณะที่สำคัญ

  1. ใช้ ลมอัด 100% (ไม่ใช้ ไฟฟ้า)
  2. สามารถเลือกได้ทั้งแบบ ตั้งพื้น และ แบบ เคลื่อนที่
  3. มีระบบ Safety (interlocking system) กับ ชุดยก (Attachment)
  4. มีระบบ Safety ป้องกันในกรณี สายลมขาด เพื่อป้องกันไม่ให้ ชิ้นงานตกลงมาเกิดความเสียหาย และ เกิดอันตรายต่อพนักงาน (Fall down prevention)
  5. ระบบการทำงาน มีให้ เลือก 2 แบบ
    1. แบบแรก up/down/balance –> สามารถยกชิ้นงาน ตาม การเคลื่อนที่ ของ พนักงาน
    2. แบบสอง weight balance –> integrated switch เข้ากับ ชุดยก (Attachment) ลดขั้นตอนการทำงานของพนักงาน
  6. จุดหมุนทุกจุด มีระบบ Braking System เพื่อป้องกันการ ลื่นไหล ของแขนกล ขณะที่ไม่ใช้งาน
  7. Maintenance Free.

ระบบการทำงาน (Balance)

ปุ่ม Up/down
เมื่อพนักงาน กดปุ่ม up/down เพื่อเคลื่อนที่ ชิ้นงาน ในแนว ดิ่ง อย่างรวดเร็ว และ แม่นยำ

ปุ่ม Balance
เมื่อพนักงาน กดปุ่ม Balance (ระบบ จะทำการ เปลี่ยน จากระบบ up/down control เป็น ระบบ balance system control) พนักงาน สามารถ พาชิ้นงานเคลื่อนที่ ขึ้นลง ตามทิศทางการเคลื่อนที่ โดยออกแรงเพียง 3-4 Kgs ต่อ น้ำหนักชิ้นงาน 75-250 Kgs.

ชุด Weight balance
ปุ่ม Weight balance จะถูกซ่อนอยู่ในจุดมีการ จับชิ้นงาน โดยระบบ จะทำการ เปลี่ยน จาก
ระบบ No-load balance system เป็น ระบบ Load balance system) ทำให้ พนักงาน สามารถ พาชิ้นงานเคลื่อนที่ ขึ้นลง ตามทิศทางการเคลื่อนที่ โดยออกแรงเพียง 3-4 Kgs ต่อ น้ำหนัก 75-250 Kgs. โดยไม่ต้องทำการกดปุ่มใดๆ (เหมาะสำหรับ ชิ้นงานที่มี น้ำหนักขนาดเดียว เท่านั้น)
