ZAW020120

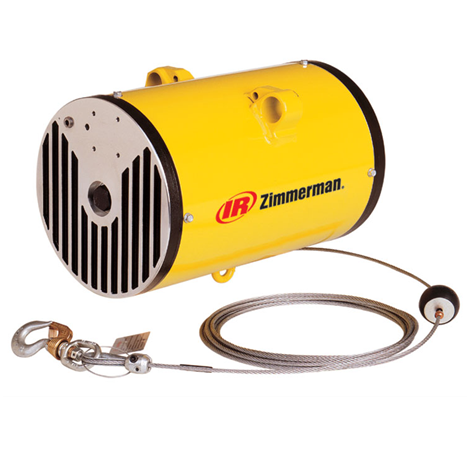

“INGERSOLL-RAND” Air balancer (Model: ZAW020120)

“INGERSOLL-RAND” Air balancer Model: ZAW020120

GUIDE LINE TECHNICAL DATA

  • Lifting capacity 200 lbs. (90 kgs) (@ pressure 100 Psig.) (Please contact us for more detail.)
  • Hook path 3 meters
  • Body diameter 10 inch.
  • Net weight 28 kgs.
  • include pendant control (up/down)
  • Suspension kit are availble.
  • Free maintenance
  • Air consumption 0.125 cfm (50x Less than Air hoist)
  • Suitable for severe and heavy duty application

Download Catalog below

Description

Air balance, “INGERSOLL-RAND” Air balancer (Model: ZAW020120)

Air balance “INGERSOLL-RAND” Air balancer Model: ZAW020120

แอร์บาลานเซอร์ คือ เครื่องช่วยยก ชนิดหนึ่ง ซึ่งถูกออกแบบ สำหรับยก สินค้าในแนวดิ่ง

มีขนาดให้เลือกตั้ง แต่ รุ่น 68 กก., 90 กก., 160 กก., และ รุ่น 225 กก. โดยแต่ละรุ่น ใช้ ระบบ ลมอัด ทั้งหมด (แรงดันลมที่ถูกออกแบบไว้อยู่ที่ 100 psig) ซึ่งข้อดี  คือ free maintenance (ไม่ต้องบำรุงรักษา) เพียงแค่ ต่อตัวปรับแรงดัน และ ไส้กรองก็เพียงพอ อีกทั้งยังใช้ลมอัด เพียง 0.125 cfm / รอบการทำงาน เท่านั้น ซึ่งจุดเด่นจุดนี้ ทำให้ประหยัดพลังงาน ได้สูงเมื่อเทียบกับ ระบบยกแบบ อื่นๆ อีกทั้งความเร็วในการยก สินค้าขึ้นและลง มีความเร็ว 1 เมตร ต่อ วินาที เหมาะสำหรับ ไลน์การผลิตที่ต้องการความเร็วสูง

ทั้งนี้ ยังมีให้ เลือก ติดตั้งในอีก 3 แบบ ด้วยกัน

  • แบบแรก: Reeved Type หรือ ต่อแบบ ใช้ สลิง ทบเป็น 2 เส้น ผ่าน pulley ของตัว ตะขอ (จะทำให้น้ำหนักในการรับสินค้าเพิ่มขึ้นเป็น 2 เท่า)
  • แบบที่ 2: Tandem Type หรือ ต่อแบบ ใช้ แอร์บาลานเซอร์ มา 2 ตัว ต่อแบบ ช่วยกันยก โดยใช้ ปุ่มควบคุม ร่วมกัน
  • แบบที่ 3: Tandem Reeved Type คือการ นำแบบที่ 1 และ 2 มาต่อร่วมกัน จะทำให้ ความสามารถในการรับน้ำหนัก เพิ่มขึ้นเป็น 4 เท่า หรือสูงสุด 900 กก.นั่นเอง

ZA CONTROL: For most pick and place and precision assembly applications. This is the most common control option, and operates like a hoist pendent with an up/down control.

Feature & Benefit:

  • Pendant Control – Ergonomic Up/Down pendant control for variable speed and feathering of load (ด้ามและปุ่มควบคุมถูกออกแบบมาให้เข้ารูปทรงของมือ)
  • มีระบบความปลอดภัย ในกรณีที่ ลมขาเข้าไม่จ่าย แอร์บาลานเซอร์ยังคง หิ้วสินค้า อยู่กับที่
  • บางกรณี สินค้าอาจจะร่วงหล่น จาก ตะขอ โดยไม่ตั้งใจ หรือ ตั้งใจก็ตาม แอร์บาลานเซอร์ “Ingersoll rand” ยังคงมีระบบ ป้องกัน การกระชากกลับของสลิงขึ้นสู่ที่สูง
  • มีระบบ Overload Protection – ป้องกันการยกน้ำหนักเกินจาก เครื่อง แอร์บาลานเซอร์ เป็น มาตรฐานของ สินค้า อยู่แล้ว เนื่องจาก พนักงานจะไม่สามารถยกสินค้าขึ้นได้ ถ้าน้ำหนักสินค้า หนักเกินกว่า แรงดันของลมอัด
  • Optional down stop – Eliminates the down-drift of suspended loads within 6 inches (152 mm) if air supply is shut down
  • Cable travel – Length of wire rope up to 30 ft (9.1 mm) with cable travel up to 120 inches (3048 mm) depending on model and configuration
  • Suspension kits – Suspension kits are available for virtually all enclosed track manufacturers, as well as I-beam, Patented/Hardened track, and Hook mounted configurations (การแขวน แอร์บาลานเซอร์ สามารถแขวน กับระบบราง ได้หลายแบบ เช่น I Beam, รางเหล็ก ฯลฯ เป็นต้น)

Download Catalog below
